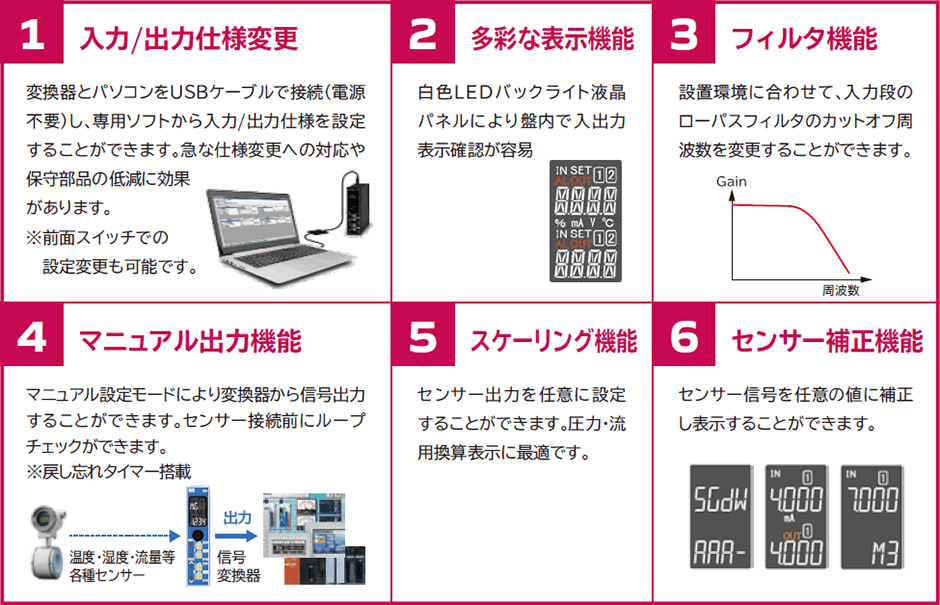

| 製品名 | 型式 | 製品概要 | 入力信号 | 第1出力信号 | 第2出力信号 | 応答速度 |
|---|---|---|---|---|---|---|
| マルチ入力変換器 （1出力タイプ） |
MGU | マルチ入力信号（熱電対、測温抵抗体、直流信号）を各種直流信号に変換します。 入力モニタ付き 出力模擬機能付き 入出力仕様は、前面パネル又はPC接続で変更可能 | K、E、J、T、B、R、S、T、PL=Ⅱ、 W5Re/W26Re、W3Re・W25R、 Pt 100Ω、JPt 100Ω 4～20ｍA 0～20ｍA 0～10mV 1～5V 0～10V ±10V 0～5V 0～1V、その他 | 4～20ｍA、1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| マルチ入力変換器 （2出力タイプ） |
MGUW | 4～20ｍA、1～5V その他 |
4～20ｍA、1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
||
| マルチ入力対応警報設定器 （デジタル設定式） |
MGAU | マルチ入力信号（熱電対、測温抵抗体、直流信号）のレベルを2点/4点の設定点（上下限）と比較しリレーのON/OFF信号を出力します。 | a接点 or b接点 2点/4点 |
- | 0.5 sec以下 （ 0 → 90%） |
|
| マルチパルスアイソレータ （1出力タイプ） |
MGF | オープンコレクタ、電圧、有接点、ラインドライバからのパルス信号を設定されたパルスレートに変換します。前面パネルまたはPC接続で周波数設定、分周設定が可能です。 | 無電圧接点、オープンコレクタAC電圧パルス、DC電圧パルスラインドライバ・パルス（RS-422レシーバ相当） | オープンコレクタ DC電圧パルス |
- | 25 μsec以下 （ 0 → 90%） |
| マルチパルスアイソレータ （2出力タイプ） |
MGFW | オープンコレクタ DC電圧パルス |
オープンコレクタ DC電圧パルス |
25 μsec以下 （ 0 → 90%） |
| 共通仕様 | |
|---|---|
| 配線方法 | M3ネジ端子接続（脱落防止端子ネジ、電源端子カバー付） |
| アイソレーション | 3ポート（1出力型）、4ポート（2出力型） 入力ー第1出力（ー第2出力）ー電源各間※ |
| 絶縁抵抗 | 100Ω以上（@DC500V） 入力ー第1出力（ー第2出力）ー電源ー大地各間※ |
| 耐電圧 | AC 2000V 1分間 入力ー第1出力（ー第2出力）ー電源ー大地各間※ |
| 供給電源 | AC 85～264V 定格 AC 100 ～ 240V（47～63Hz） |
| 過電流保護 | 160mAヒューズ |
| 使用温度範囲 | -5 ～ 55℃ |
| 使用湿度範囲 | 35 ～ 85% RH（結露なきこと） |
| 保存温度範囲 | -10 ～ 60℃ |
| 取付 | 壁／DINレール共用 |
| 寸法 | W22.5×H89×D110mm（取付ネジ、ソケット端子台を含む） |
| 質量 | 本体：88g以下（ソケット含まず）ソケット端子台：80g以下 |
| 製品名 | 型式 | 製品概要 | 第1出力信号 | 第2出力信号 | 応答速度 |
|---|---|---|---|---|---|
| 熱電対温度変換器 （1出力タイプ） |
MGT | 各種熱電対 K、E、J、T、B、R、S、T、PL=Ⅱ W5Re/W26Re、W3Re・W25Re |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| 熱電対温度変換器 （2出力タイプ） |
MGTW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
|
| 測温抵抗体温度変換器 （1出力タイプ） |
MGR | 測温抵抗体 Pt 100Ω、JPt 100Ω |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| 測温抵抗体温度変換器 （2出力タイプ） |
MGRW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
|
| 直流信号変換器（アイソレータ） （1出力タイプ） |
MGS | 4～20ｍA 1～5V | 4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| 直流信号変換器（アイソレータ） （2出力タイプ） |
MGSW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
|
| アイソレータ入力1～5Vor4～20mA限定 （1出力タイプ） |
MGI | 4～20ｍA 1～5V | 4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| アイソレータ入力1～5Vor4～20mA限定 （2出力タイプ） |
MGIW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
|
| 警報設定器 | MGAL | 4～20ｍA 1～5V | a接点 or b接点 2点/4点 |
- | 0.5 sec以下 （ 0 → 90%） |
| ディストリビュータ （1出力タイプ） |
MGD | 各種2線式伝送器の4～20ｍA （伝送器供給電源：24V DC） |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| ディストリビュータ （2出力タイプ） |
MGDW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
|
| ディストリビュータ比率設定付き （1出力タイプ） |
MGM | 各種2線式伝送器の4～20ｍA （伝送器供給電源：24V DC） |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| ディストリビュータ比率設定付き （2出力タイプ） |
MGMW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
|
| パルス／アナログ変換器 （1出力タイプ） |
MGJ | 無電圧接点、オープンコレクタ AC電圧パルス、DC電圧パルス ラインドライバ・パルス （RS-422レシーバ相当） |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| パルス／アナログ変換器 （2出力タイプ） |
MGJW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
|
| ポテンショメータ変換器 （1出力タイプ） |
MGP | 3線式ポテンションメータ入力 全抵抗0～100Ωから0～10kΩの範囲 |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| ポテンショメータ変換器 （2出力タイプ） |
MGPW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
リミッタ変換器 （1出力タイプ） |
MGC | 4～20ｍA、0～20ｍA 0～10mV、1～5V、0～10V ±10V、0～5V、0～1V、その他 |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| リミッタ変換器 （2出力タイプ） |
MGCW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
|
| Hi/Loセレクタ | MGH | 4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
|
| 比率設定器（レシオバイアス） （1出力タイプ） |
MGB | 4～20ｍA、0～20ｍA 0～10mV、1～5V、0～10V ±10V、0～5V、0～1V、その他 |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| 比率設定器（レシオバイアス） （2出力タイプ） |
MGBW | 4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
|
| 温度差入力変換器 | MGQ | 測温抵抗体 Pt 100Ω、JPt100Ω |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| 温度差入力変換器 | MGZ | 測温抵抗体 Pt 100Ω、JPt100Ω |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| 関数演算器 （リニアライザ） |
MGL | 4～20ｍA、0～20ｍA 0～10mV、1～5V、0～10V ±10V、0～5V、0～1V、その他 |
4～20ｍA 1～5V その他 |
- | 0.5 sec以下 （ 0 → 90%） |
| スプリット演算器 | MGXW | 4～20ｍA、0～20ｍA 0～10mV、1～5V、0～10V ±10V、0～5V、0～1V、その他 |
4～20ｍA 1～5V その他 |
4～20ｍA 1～5V その他 |
0.5 sec以下 （ 0 → 90%） |
各モデルの詳細仕様はカタログをご参照願います。
