iTM12A

産業用タッチパネルモニタ

iTM12A

高品質な液晶パネルにタッチパネル機能を搭載、白色LEDバックライトを採用

概要・特徴機能・仕様ダウンロード
● 画素数:1024×768(XGA)
● タッチ方式:アナログ抵抗膜方式
● 通信方式:RS232C
● 入力方式:アナログRGB&DVI-D
● 国内生産により高品質で長期安定供給が可能

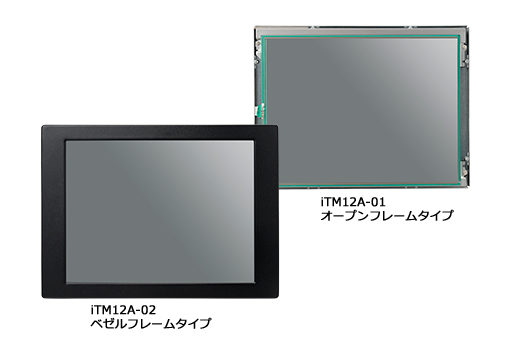

● 用途に合わせてオープンフレームタイプとベゼル取付タイプを選択可能、カスタムベゼルも提案可能
型名 iTM12A-01(オープンフレームタイプ) iTM12A-02(ベゼルタイプ)
液晶パネル サイズ 12.1型 (31cm) TFTカラー液晶パネル
駆動方式 カラーアクティブマトリックス方式
表示画素数 1024ドット(水平)×768ライン(垂直)
画素ピッチ 0.240mm(水平) 0.240mm(垂直)
画素配列 RGBW方式
有効画面領 307.2mm(対角) 245.76mm(水平) 184.32mm(垂直)
視角範囲 水平 左右各80°
垂直 上方向80° 下方向80°
画面サイズ 水平 245.76mm (解像度1024×768)
垂直 184.32mm (解像度1024×768)
輝度 500cd/㎡ typ (タッチパネル未装着時)
コントラスト比 700:1 (標準)
消費電力 15W (動作時)
外形寸法 285(W) × 46.4(D) × 215.3(H) mm 312(W) × 49.6(D) × 228(H) mm
質量(本体のみ) 1.7kg 2.1kg
ベゼル塗装色 - 黒半ツヤ
タッチスクリーン 方式 アナログ4線式抵抗膜
表面処理 ノングレア
連続打鍵(指入力) 1000万回以上
表面硬度 2H以上(JIS鉛筆硬度試験)
通信仕様 全二重シリアル(RS232C)
転送速度 9600bps
入力信号 アナログ RGBセパレート 0.7Vp-p (入力インピーダンス75Ω)
セパレート同期、コンポジット同期、TTLコンパチブル
デジタル DVI(デジタルビジュアルインターフェース規格Rev1.0)準拠
対応信号 プリセットモード:13
1モード
1
2
3
4
5
6
7
8
9
10
11
12
13
解像度
640×350
640×400
640×480
640×480
640×480
720×400
800×600
800×600
800×600
800×600
1024×768
1024×768
1024×768
垂直周波数(Hz)
70
70
60
72
75
70
56
60
72
75
60
70
75
水平周波数(KHz)
31.5
31.5
31.5
37.9
37.5
31.47
35.1
37.9
48.1
46.9
48.4
56.5
60
解像度 水平 1024ドット(最大)
垂直 768ライン ノンインターレス(最大)
同期周波数 水平 24.0~61.0kHz
垂直 56.0~75.0Hz
バックライト 白色LED エッジライト方式、
LED輝度半減期 約50000時間(25℃、連続点灯)
入力コネクタ 映像信号 【アナログ】ミニD-Sub 15ピン
【デジタル】DVI-D 24ピン
タッチ通信信号 D-Sub 9ピン
外部環境条件 動作温度 雰囲気:5℃~40℃ タッチ表面0℃~45℃
保存温度 -20℃~60℃
湿度 -20℃~40℃未満時 10%~95%RH(非結露)、
40℃~60℃時 10%~35%RH(非結露)
供給電源 DC12V±5%
適合規格 VCCI クラスA相当
RoHS指令対応
付属品 OSDコントロールボックス
OSDコントロールケーブル(1.2m)
RGBケーブル(1.8m)
シリアル(RS232C)ケーブル(1.8m)
タッチスクリーンドライバCD
取扱説明書
