Pass/SEAGULL
ソフトウェア
概要・特徴
● Simulinkで作成したモデルをSEAGULL®で実行
● SEAGULL®の各種I/Oボードを使用可能
● 最大32台のSEAGULL®を制御・モニタリング
● 制御結果のリアルタイム保存
● スタンドアローンで動作するプログラムに対応
● 制御GUIツールをユーザで自由にレイアウト可能
機能・仕様
モデルベース開発用ソフトウェアPass/SEAGULLは、MATLAB®/Simulink®で作成した制御モデルをSEAGULL®へシームレスに実装し制御できます。
パラメータの値を調整しながらリアルタイムでのモニタリングも可能です。

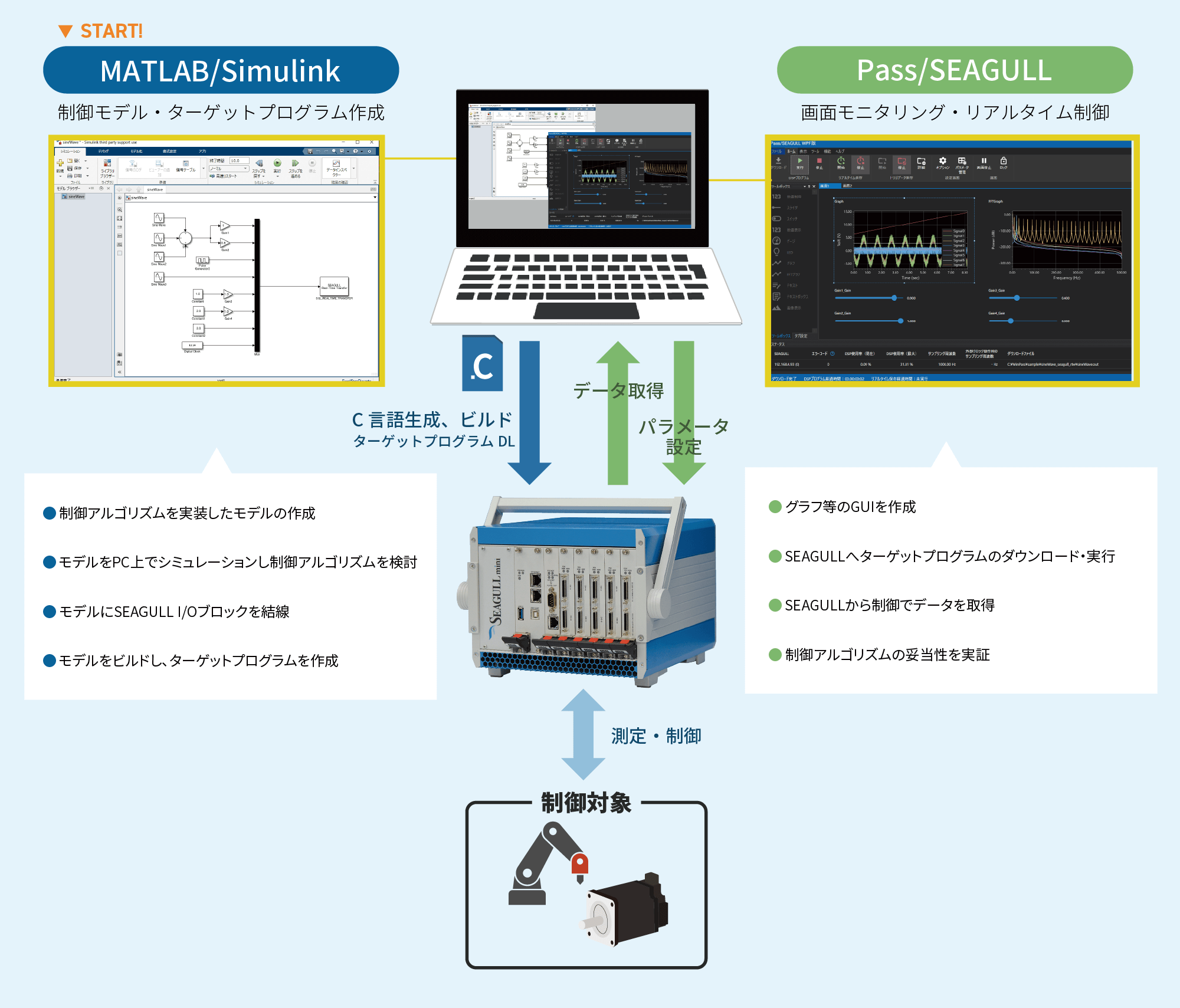

Pass/SEAGULLの開発フロー
MATLAB®/Simulink®
制御アルゴリズムを実装したモデルの作成
モデルをPC上でシミュレーションし
制御アルゴリズムを検討
モデルにSEAGULL I/Oブロックを結線
モデルをビルドし、ターゲットプログラムを作成
Pass/SEAGULL
グラフ等のGUIを作成
SEAGULLへターゲットプログラムの
ダウンロード・実行
SEAGULLから制御でデータを取得
制御アルゴリズムの妥当性を実証
GUIのカスタマイズ
用途に合わせ、メイン画面内にツールを自由自在にレイアウト可能です。またタブを使用して、ツールをグループ分けすることもできます。

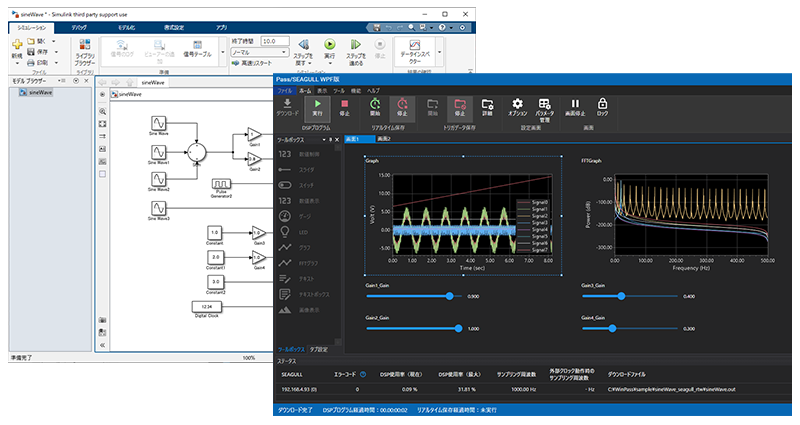

ホストアプリケーション

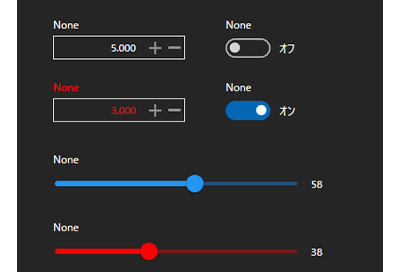

制御ツール
制御ツールを使用して、制御プログラムを実行中に
ブロックパラメータを変更できます。
表示ツール
表示ツールを使用して、信号をモニタリングできます。
データ保存
リアルタイムデータ保存
グラフツールに登録した信号を制御プログラム実行中に保存し続けます。

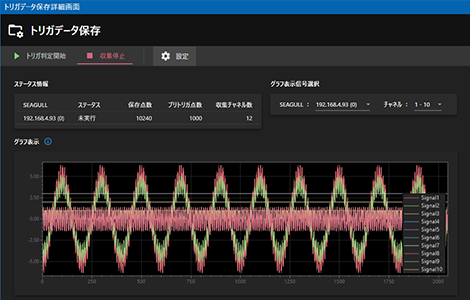

トリガによるデータ保存
トリガ保存ブロックに入力した信号をホストアプリケーションで取得
保存できます。サンプリング周波数1kHz 32chのデータ保存をした場合、
約1時間分のデータを保存できます。(最大約1億3000万点)
| 対応OS |
DSP開発環境 |
MathWorks® |
| Windows7,Windows10 |
CCS Ver6.2.0
Compiler Ver.7.4.18※1 |
必要なTool box:MATLAB®,Simulink®,MATLAB Coder™,Simulink Coder™
バージョン:MATLAB R2011b～R2023a※2 |
※1：Texas Instruments Inc.のWebサイトよりフリーダウンロード可能です。 URL:
https://www.ti.com/tool/CCSTUDIO※2：R2013b以前は32bitのみ対応
R2016a以降は64bitのみ対応
ダウンロード
- Pass-SEAGULL-LVデータシート
- ダウンロード
- インストール説明書
- ログインするとダウンロード可能になります。
- Simulinkライブラリ取扱説明書
- ログインするとダウンロード可能になります。
- ホストアプリケーション取扱説明書
- ログインするとダウンロード可能になります。
- サンプルモデル取扱説明書
- ログインするとダウンロード可能になります。
