TT2018-S

カスタマイズコンピュータ

TT2018-S

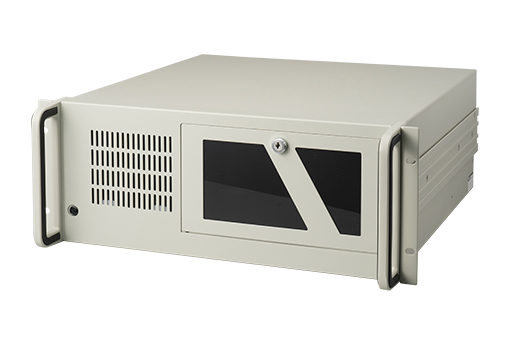

Windows10に対応し、PICMG規格のボードを組み込み拡張性が豊富な19インチラックマウントコンピュータ

概要・特徴機能・仕様ダウンロード
● Intel® Core iシリーズ第6世代搭載
● 最大メモリ16GB
● PCIe x16 0~1スロット、PCIe x4 0~5スロット、PCI 7~11スロット
型式 TT2018-S13 TT2018-S17 TT2018-S23 TT2018-S27
プロセッサー   Intel® Core™ i3-6100 Intel® Core™ i7-6700 Intel® Core™ i3-6100 Intel® Core™ i7-6700
動作周波数 3.7GHz 3.4GHz 3.7GHz 3.4GHz
コア数/スレッド 2コア/4スレッド 4コア/8スレッド 2コア/4スレッド 4コア/8スレッド
キャッシュ 3MB 8MB 3MB 8MB
チップセット Intel® Q170
メモリ 対応チップ DDR4-2133
ECC -
容量 標準8GB(8GB×1) / 最大16GB(8GB×2)
光学ドライブ DVDスーパーマルチドライブ
インターフェース USB 2.0 2ポート(前面)
3.0 2ポート(背面)
グラフィック VGA ※オプション 分岐ケーブルから1ポート出すことが可能
DVI-I 1ポート
DVI-D ※オプション 分岐ケーブルから1ポート出すことが可能
HDMI -
ディスプレイポート -
ストレージ CompactFlash -
CFast -
e-SATA -
mSATA -
シリアル RS232C -
RS422 -
RS232C/422/485
ネットワーク 10/100/1000BaseT 2ポート
キーボード/マウス PS/2 -
オーディオ
拡張スロット PCI Express x16スロット 1スロット(ハーフサイズ) -
PCI Express x8スロット - -
PCI Express x4スロット 5スロット -
PCI Express x1スロット - -
PCIスロット 7スロット(ハーフサイズ) 8スロット(ハーフサイズ)、5スロット(フルサイズ)
システム監視機能 Watch Dog Timer
サポートOS(ご発注時指定) Windows® 10 IoT Enterprise 2016 LTSB
供給電源 連続:400W / ピーク:570W ATX
動作温度範囲 5~40℃
動作湿度範囲 20~85% (非結露)
外形寸法 480(W)×177(H)×451(D)mm
  オプション
    名称 オプション名
選択必須 DRAM M08 8GB(PC4-17000 DDR4-2133 8GB×1)
M16 16GB(PC4-17000 DDR4-2133 8GB×2)
M32 -
HDD 500 3.5” 500GB SATA
500A 3.5” 500GB SATA+リムーバブルケース
B 3.5” RAIDユニット(2.5” 320GB SATA HDD×2ミラーリング)
OS N OSレス
64TJ Windows® 10 IoT Enterprise 2016 LTSB 64bit 日本語版
64TE Windows® 10 IoT Enterprise 2016 LTSB 64bit 英語版
任意選択 シリアルポート
(2ポート追加で拡張スロットを1スロット、
3ポートの追加で拡張スロットを2スロット使用します)
C1 -
C2 追加2ポート(RS-232C/422/485+RS232C 出荷時はRS-232C)
C3 -
C4 追加4ポート(RS-232C/422/485+RS232C×3 出荷時はRS-232C)
USBポート
(2ポート追加で拡張スロットを1スロット、
4ポートの追加で拡張スロットを2スロット使用します)
U21 USB2.0×1ポート(内部)追加
U22 USB2.0×2ポート(背面)追加
U23 USB2.0×3ポート(内部×1、背面×2)追加
U24 USB2.0×4ポート(背面)追加
マルチモニタ MU VGA-DVIスプリッタケーブル
