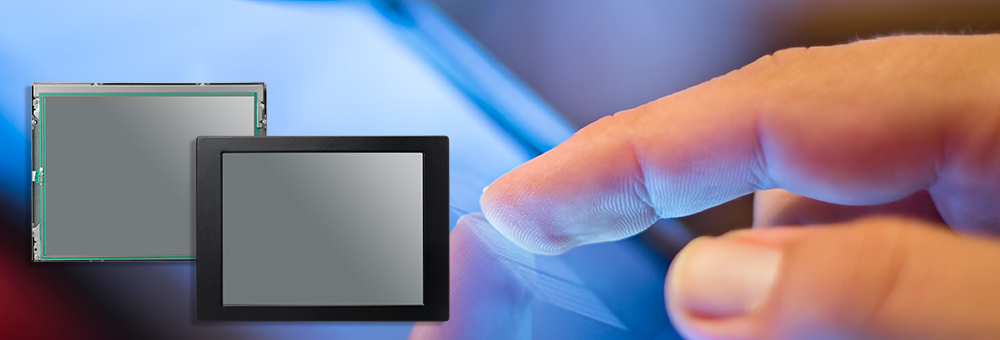

組込み用途に最適なタッチパネルモニタ 抵抗膜方式のタッチパネルを搭載した12.1型、15型をラインナップしています。
操作が簡単であらゆるシーンに対応できる、組込用途に最適なタッチパネルモニタです。
高品質な液晶パネルの採用により長寿命・高信頼性を実現しています。
・画素数:1024×768(XGA)
・タッチ方式:アナログ抵抗膜方式
・通信方式:RS232C
・入力方式:アナログRGB&DVI-D
・高品質な液晶パネルにタッチパネル機能を搭載
・白色LEDバックライトを採用

製品ラインナップ仕様外形寸法図アダプター
型式 仕様
iTM12A-01 12.1インチ液晶タッチパネルモニタ(オープンフレームタイプ)
iTM12A-02 12.1インチ液晶タッチパネルモニタ(ベゼル取付タイプ)
iTM15B-01 15インチ液晶タッチパネルモニタ(オープンフレームタイプ)
iTM15B-02 15インチ液晶タッチパネルモニタ(ベゼル取付タイプ)



iTM12A-01(オープンフレームタイプ)

表示サイズ 12.1型 (31cm) TFTカラー液晶パネル
表示画素数 1024ドット (水平) × 768ライン (垂直)
輝度 500cd/㎡typ (タッチパネル未装着時)
入力信号 アナログRGB & DVI-D
バックライト 白色LED
タッチパネル アナログ4線式抵抗膜
インターフェイス RS232C
供給電源 DC12V ±5%
外形寸法 285(W)×46.4(D)×215.3(H) mm



iTM12A-02(ベゼルタイプ)

表示サイズ 12.1型 (31cm) TFTカラー液晶パネル
表示画素数 1024ドット (水平) × 768ライン (垂直)
輝度 500cd/㎡typ (タッチパネル未装着時)
入力信号 アナログRGB & DVI-D
バックライト 白色LED
タッチパネル アナログ4線式抵抗膜
インターフェイス RS232C
供給電源 DC12V ±5%
外形寸法 312(W)×49.6(D)×228(H) mm



iTM15B-01(オープンフレームタイプ)

表示サイズ 15型 (38cm) TFTカラー液晶パネル
表示画素数 1024ドット (水平) × 768ライン (垂直)
輝度 450cd/㎡typ (タッチパネル未装着時)
入力信号 アナログRGB & DVI-D
バックライト 白色LED
タッチパネル アナログ4線式抵抗膜
インターフェイス RS232C
供給電源 DC12V ±5%
外形寸法 335(W)×49.5(D)×264(H) mm



iTM15B-02(ベゼルタイプ)

表示サイズ 15型 (38cm) TFTカラー液晶パネル
表示画素数 1024ドット (水平) × 768ライン (垂直)
輝度 450cd/㎡typ (タッチパネル未装着時)
入力信号 アナログRGB & DVI-D
バックライト 白色LED
タッチパネル アナログ4線式抵抗膜
インターフェイス RS232C
供給電源 DC12V ±5%
外形寸法 362(W)×52.7(D)×270(H) mm
iTM12A-01

iTM12A-02

iTM15B-01

iTM15B-02
型式:KPL-040F-VI (CWT製)
