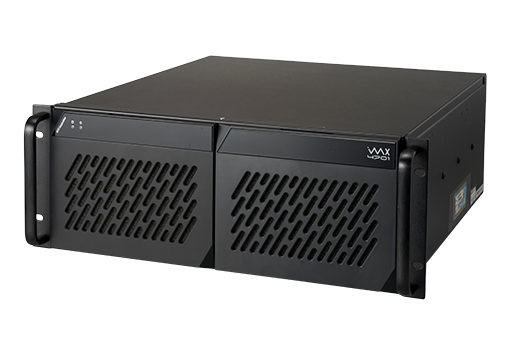

iMX-4701

産業用コンピュータ

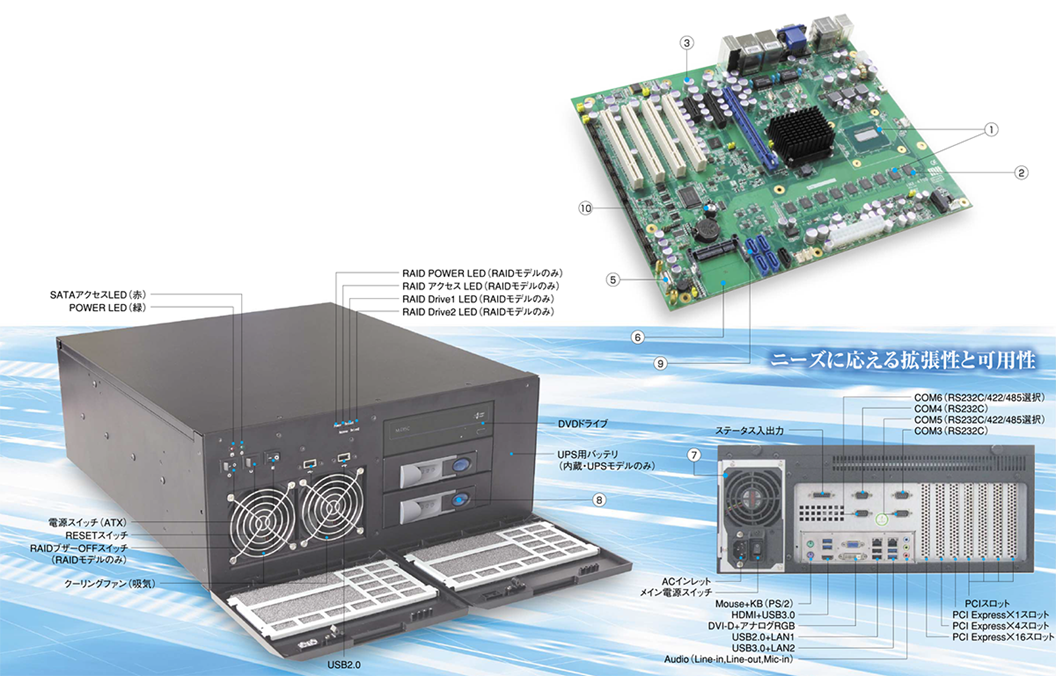

概要・特徴


1. CPU・メモリのソケットレス
振動・衝撃が加わりやすい環境下でも安定して動作するように、CPUとメモリをマザーボードに直付けしました。
6. CFastスロット内蔵
マザーボード上にCFastスロットを搭載。OSブートやデータ保持に使用可能です。
2. ECCメモリの採用
メモリには信頼性が求められるサーバなどでも採用される1bitエラーを自動修復する機能(ECC)を標準装備しています。
7. UPS電源搭載
万が一の瞬停や長時間停電にもUPSバッテリで運転を継続し、電源電圧低下監視機能で本体の正常シャットダウンを確実に行い、予期せぬ事故から本体を守ります。(UPSモデル)
3. 長寿命コンデンサの採用
信頼性向上のため、導電性高分子型コンデンサとセラミックコンデンサを使用しています。
8. ハードウェアRAID機能
重要データの消失やシステム停止が許されない、可用性と容易なメンテナンスが求められる環境下でも、ホットスワップ対応ミラーリングディスク機能(RAID1)で安心継続運用をサポートします。(RAIDモデル)
4. 状態監視機能
“充実した状態監視機能(CPU温度、FanSpeed、電圧)でマザーボードの詳細な動作状況を知ることが可能です。(状態監視結果はBIOS画面上でモニタ可能)
またシャーシFanの回転数が低下あるいは停止した場合の外部接点異常通知機能があります。”
9. ラッチ付きコネクタ採用
振動や衝撃による不意のケーブル抜けを防止するため内部USB/COM/SATAコネクタには全ポート極性付きラッチコネクタを採用しています。
5. セキュリティ対策用USBポート
セキュリティを重視し筐体内部にUSBドングル用ポートを標準装備しています。
10. スーパーキャパシタ回路
電池交換時は、スーパーキャパシタでバックアップしております。


機能・仕様

モデル RAIDモデル HDDモデル
UPS対応 UPS非対応 UPS対応 UPS非対応
型式 iMX-4701-RB iMX-4701-R0 iMX-4701-0B iMX-4701-00
プロセッサー Intel® Core i7™4700EQ (2.4GHz 4コア/8スレッド)
チップセット Intel® Lynx Point PCH QM87
オンボードメモリ 8GB(4GB×2) DDR3L-1600 SDRAM ECC付
オンボードバッテリ コイン型リチウム電池(CR2032) 電池交換時は、スーパーキャパシタ回路でバックアップ
表示解像度(表示色) 最大解像度 1920×1200 (約1677万色)
HDD 3.5” 500GB HDD 2台
RAID1(ミラーリング) ホットスワップ
3.5” 500GB HDD 1台
光学ドライブ DVDマルチドライブ
フラッシュメモリカード CFast(Type1)×1スロット オンボード
拡張スロット PCI 32bit/33MHz 4スロット
PCI-Express x16(Gen.3) 1スロット
x4(Gen.2) 1スロット
x1(Gen.2) 1スロット
入出力インターフェース USBポート
(ESD内蔵)
USB2.0準拠 4ポート(前面2ポート、背面2ポート)
USB3.0準拠 4ポート(背面)
USB2.0準拠 1ポート(内部オンボード、USBドングル用)
ディスプレイ
(独立3画面表示)
アナログRGB 1ポート
DVI-D 1ポート
HDMI 1ポート
シリアルポート RS232C 2ポート D-Sub9ピン(+5V、+12V供給可能。ご発注時選択)
RS232C/422/485 2ポート D-Sub9ピン(BIOS選択)
ネットワーク 10/100/1000Mbps LAN2;インテル® i217LM
LAN1;インテル® i210IT
キーボード/マウス PS/2仕様 1ポート/1ポート
オーディオ ライン入力×1、ライン出力×1、マイク入力×1 (スピーカー出力はご発注時選択)
RAS機能 ハードウェア監視 電圧監視、ファン異常、温度異常、ウォッチドック監視
接点出力、RAID警告ブザー音
供給電源 状態表示(LED表示) メイン電源ON、メインストレージアクセス、RAID電源ON、ホストアクセス、ドライブアクセス(RAIDモデルのみ)
リモートシャットダウン(電源ON/OFF) 接点入力
定格電圧 AC100-240V ±10%
定格周波数 50-60Hz ±3Hz
電源ユニット 80PLUS/ErP指令対応 MTBF;70,000Hr
電源ファン 温度検出型可変速ファン
無停電電源装置(UPS) 使用バッテリ ニッケル・水素電池 - ニッケル・水素電池 -
公称バッテリ電圧 24V - 24V -
定格容量 1.8Ah - 1.8Ah -
最大出力容量 410W - 410W -
充電仕様 0.20A Typ - 0.20A Typ -
内部ヒューズ定格 30A 32V - 30A 32V -
定格消費電力
外形寸法 427(W)×502(D)×176(H) mm
プレインストールOS(ご発注時指定) Windows® Professional for Embedded Systems 32bit/64bit 日本語/英語
Windows® 10 IoT Enterprise 2016 LTSB 64bit 日本語/英語
リカバリデータ 工場出荷時状態へ戻す為のリカバリ用DVDを添付
付属品 AC電源ケーブル、ドキュメントCD、リカバリDVD、ラックマウント用ブラケット
設置環境 動作周囲温度 5~40℃
動作周囲湿度 20~85%(結露なし)
環境性能 電源ノイズ 1KV(ファーストトランジェント/バースト試験)
電源サージ 1kV(ノーマルモード)、2kV(コモンモード)
静電気ノイズ 接触放電:4KV 気中放電:8KV
絶縁抵抗 DC500V 50MΩ
絶縁耐圧 AC1500V 1分間
瞬時停電 16ms
対振動 10m/s2
その他 RoHS指令対応、VCCI ClassA/FCC ClassA 準拠(確認済み)
